Весы бункерные «ВБ-Р» объем бункера 1,0 м³

от 180 000 ₽

Патент

Гарантия от 12 месяцев

Получить расчет

Базовая комплектация:

грузоприемный бункер;
рама опорная;
затвор челюстной;
электромеханический привод затвора;
клеммная коробка;
узлы встройки с датчиками;
система управления весами;
комплект соединительных кабелей;
рама установочная (для исполнения «ВБ (Р)»).

Дополнительные опции:

приспособление для установки гирь при калибровке весов;
гири класса М1 и М1-2 по ГОСТ OIML R 111-1;
ведение системой управления архивов взвешивания;
передача данных в систему высшего уровня;
пневматический привод затвора.

Состав:

грузоприемный бункер;
рама опорная;
затвор челюстной;
электромеханический привод затвора (МЭП-С2-5/44-400-ТШ-НВ-А-ОП-Д-Г);
клеммная коробка;
узлы встройки датчиков (УВД 4519/475 – 4шт.);
датчики (4184-0,8t – 4шт.);
система управления весами;
комплект соединительных кабелей (тензокабель – 2шт.×10м; силовой кабель (380 В) – 1шт.×10м);
рама установочная.

Индивидуальные дополнительные опции:

приспособление для установки гирь при калибровке весов (1,6×1,2м; h=0,17м; m=110кг);
гири класса М1 и М1-2 по ГОСТ OIML R 111-1 (для Мах=0,5т – 5шт.×20кг; для Мах=1,0т – 10шт.×20кг; для Мах=1,5т – 15шт.×20кг).

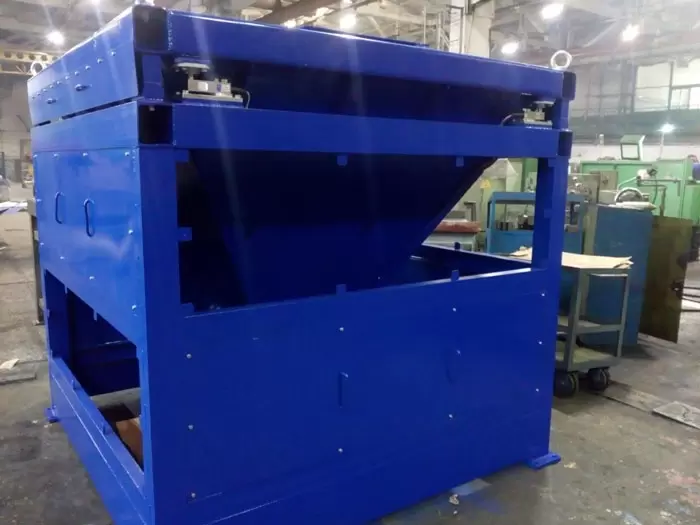

Конструктивно весы состоят из грузоприемного бункера, который опирается на четыре узла встройки с датчиками. Узлы встройки устанавливаются на раму опорную. На выходе из бункера установлен затвор, который после достижения заданной нагрузки автоматически или принудительно (ручной режим) опустошает грузоприемный бункер с помощью привода.

Принцип действия весов основан на преобразовании деформаций упругих элементов датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые сигналы от датчиков суммируются в клеммной коробке и передаются по кабелю соединительному в шкаф системы управления весами, где преобразуются в цифровые.

После обработки сигналов масса взвешиваемого материала индицируется на цифровом табло шкафа системы управления.

Весы «ВБ (Р)» выпускаются с установочной рамой. Весы устанавливаются на собственные опоры в технологической линии предприятия.

Весы бункерные «ВБ-Р» объем бункера 1,0 м³

Условное обозначение	Максимальная нагрузка (Мах), т	Минимальная нагрузка (Мin), кг	Цена деления (d), кг	Объем бункера, м3	Габариты весов, м			Масса весов, т
Условное обозначение	Максимальная нагрузка (Мах), т	Минимальная нагрузка (Мin), кг	Цена деления (d), кг	Объем бункера, м3	Длина	Ширина	Высота	Масса весов, т
ВБ (Р)-0,5-0,5-1	0,5	10,0	0,5	1,0	1,5	1,5	1,4	1,2
ВБ (Р)-1,0-0,5-1	1,0	10,0	0,5
ВБ (Р)-1,5-1-1	1,5	20,0	1,0

Описание

Весы предназначены для статического взвешивания массы сыпучих материалов в условиях умеренного климата.

Весы изготавливаются в общепромышленном исполнении и могут применяться на предприятиях различных отраслей промышленности для коммерческого и технологического взвешивания.

Весы бункерные ВБ выпускаются по ГОСТ Р 53228-2008 и Техническим условиям ТУ 4274-004-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.373.А № 66458) и внесены в Государственный реестр средств измерений за № 67902-17.
